SISTEM BUS

Sistem BUS

System bus atau bus sistem, dalam arsitektur komputer merujuk pada bus yang digunakan oleh sistem komputer untuk menghubungkan semua komponennya dalam menjalankan tugasnya. Sebuah bus adalah sebutan untuk jalur di mana data dapat mengalir dalam komputer. Jalur-jalur ini digunakan untuk komunikasi dan dapat dibuat antara dua elemen atau lebih. Data atau program yang tersimpan dalam memori dapat diakses dan dieksekusi oleh CPU melalui perantara sistem bus.

Sebuah komputer memiliki beberapa bus, agar dapat berjalan. Banyaknya bus yang terdapat dalam sistem, tergantung dari arsitektur sistem komputer yang digunakan. Sebagai contoh, sebuah komputer PC dengan prosesor umumnya Intel Pentium 4 memiliki bus prosesor (Front-Side Bus), bus AGP, bus PCI, bus USB, bus ISA (yang digunakan oleh keyboard dan mouse), dan bus-bus lainnya.

Bus disusun secara hierarkis, karena setiap bus yang memiliki kecepatan rendah akan dihubungkan dengan bus yang memiliki kecepatan tinggi. Setiap perangkat di dalam sistem juga dihubungkan ke salah satu bus yang ada. Sebagai contoh, kartu grafis AGP akan dihubungkan ke bus AGP. Beberapa perangkat lainnya (utamanya chipset atau kontrolir) akan bertindak sebagai jembatan antara bus-bus yang berbeda. Sebagai contoh, sebuah kontrolir bus SCSI dapat mengubah sebuah bus menjadi bus SCSI, baik itu bus PCI atau bus PCI Express.

Berdasar jenis busnya, bus dapat dibedakan menjadi bus yang khusus menyalurkan data tertentu, contohnya paket data saja, atau alamat saja, jenis ini disebut dedicated bus. Namun apabila bus yang dilalui informasi yang berbeda baik data, alamat, dan sinyal kontrol dengan metode multipleks data maka bus ini disebut multiplexed bus. Kekurangan multiplexed bus adalah hanya memerlukan saluran sedikit sehingga menghemat tempat tapi kecepatan transfer data menurun dan diperlukan mekanisme yang komplek untuk mengurai data yang telah dimultipleks. Sedangkan untuk dedicated bus merupakan kebalikan dari multipexed bus.

Beberapa bus utama dalam sistem komputer modern adalah sebagai berikut:

• Bus prosesor. Bus ini merupakan bus tercepat dalam sistem dan menjadi bus inti dalam chipset dan motherboard. Bus ini utamanya digunakan oleh prosesor untuk meneruskan informasi dari prosesor ke cache atau memori utama ke chipset kontrolir memori (Northbridge, MCH, atau SPP). Bus ini juga terbagi atas beberapa macam, yakni Front-Side Bus, HyperTransport bus, dan beberapa bus lainnya. Sistem komputer selain Intel x86 mungkin memiliki bus-nya sendiri-sendiri. Bus ini berjalan pada kecepatan 100 MHz, 133 MHz, 200 MHz, 266 MHz, 400 MHz, 533 MHz, 800 MHz, 1000 MHz atau 1066 MHz. Umumnya, bus ini memiliki lebar lajur 64-bit, sehingga setiap detaknya ia mampu mentransfer 8 byte.
• Bus AGP (Accelerated Graphic Port). Bus ini merupakan bus yang didesain secara spesifik untuk kartu grafis. Bus ini berjalan pada kecepatan 66 MHz (mode AGP 1x), 133 MHz (mode AGP 2x), atau 533 MHz (mode AGP 8x) pada lebar jalur 32-bit, sehingga bandwidth maksimum yang dapat diraih adalah 2133 MByte/s. Umumnya, bus ini terkoneksi ke chipset pengatur memori (Northbridge, Intel Memory Controller Hub, atau NVIDIA nForce SPP). Sebuah sistem hanya dapat menampung satu buah bus AGP. Mulai tahun 2005, saat PCI Express mulai marak digunakan, bus AGP ditinggalkan.
• Bus PCI (Peripherals Component Interconnect). Bus PCI tidak tergantung prosesor dan berfungsi sebagai bus peripheral. Bus ini memiliki kinerja tinggi untuk sistem I/O berkecepatan tinggi. Bus ini berjalan pada kecepatan 33 MHz dengan lebar lajur 32-bit. Bus ini ditemukan pada hampir semua komputer PC yang beredar, dari mulai prosesor Intel 486 karena memang banyak kartu yang menggunakan bus ini, bahkan hingga saat ini. Bus ini dikontrol oleh chipset pengatur memori (northbridge, Intel MCH) atau Southbridge (Intel ICH, atau NVIDIA nForce MCP).
• Bus PCI Express (Peripherals Component Interconnect Express)
• Bus PCI-X (Peripherals Component Interconnect Express)
• Bus ISA (Industry Standard Architecture)
• Bus EISA (Extended Industry Standard Architecute)
• Bus MCA (Micro Channel Architecture)
• Bus SCSI (Small Computer System Interface]]. Bus ini diperkenalkan oleh Macintosh pada tahun 1984. SCSI merupakan antarmuka standar untuk drive CD-ROM, peralatan audio, harddisk, dan perangkat penyimpanan eksternal berukuran besar
• Bus USB (Universal Serial Bus). Bus ini dikembangkan oleh tujuh vendor komputer, yaitu Compaq, DEC, IBM, Intel, Microsoft, NEC, dan Northern Telecom. Bus ini ditujukan bagi perangkat yang memiliki kecepatan rendah seperti keyboard, mouse, dan printer karena tidak akan efisien jika perangkat yang berkecepatan rendah dipasang pada bus berkecepatan tinggi seperti PCI. Keuntungan yang didapat dari bus USB antara lain : tidak harus memasang jumper, tidak harus membuka casing untuk memasang peralatan I/O, hanya satu jenis kabel yang digunakan, dapat mensuplai daya pada peralatan I/O, tidak diperlukan reboot.
• Bus 1394. Bus yang mempunyai nama FireWire memiliki kecepatan tinggi diatas SCSI dan PCI. Bus 1394 sangat cepat, murah, dan mudah untuk diimplementasikan. Bus ini tidak hanya populer perangkat komputer tetapi juga perangkat elektronik seperti kamera digital, VCR, dan televisi

Komponen komputer :

a.       CPU

b.      MemorI

c.       Perangkat I/O

Transfer data antar komponen komputer.

1. Data atau program yang tersimpan dalam memori dapat diakses dan dieksekusi CPU melalui perantara bus
2.  Melihat hasil eksekusi melalui monitor juga menggunakan sistem bus
3. Kecepatan komponen penyusun komputer harus diimbangi kecepatan dan manajemen bus yang baik

Mikroprosesor

• Melakukan pekerjaan secara paralel
• Program dijalankan secara multitasking
• Sistem bus tidak hanya lebar tapi juga cepat

Interkoneksi komponen sistem komputer dalam menjalankan fungsinya:

• Interkoneksi bus
• Pertimbangan–pertimbangan perancangan bus

v  Struktur Interkoneksi

Adalah Kompulan lintasan atau saluran berbagai modul  (CPU,Memori,I/O)

Struktur interkoneksi bergantung pada:

1. Jenis data
2. Karakteristik pertukaran data

·         Jenis Data

ü  Memori :

Memori umumnya terdiri atas N word memori dengan panjang yang sama. Masing–masing word diberi alamat numerik yang unik (0, 1, 2, …N-1). Word dapat dibaca maupun ditulis pada memori dengan kontrol Read dan Write. Lokasi bagi operasi dispesifikasikan oleh sebuah alamat.

ü  Modul I/O :

Operasi modul I/O adalah pertukaran data dari dan ke dalam komputer. Berdasakan pandangan internal, modul I/O dipandang sebagai sebuah memori dengan operasi pembacaan dan penulisan. Seperti telah dijelaskan pada bab 6 bahwa modul I/O dapat mengontrol lebih dari sebuah perangkat peripheral. Modul I/O juga dapat mengirimkan sinyal interrupt.

ü  CPU :

CPU berfungsi sebagai pusat pengolahan dan eksekusi data berdasarkan routine–routine program yang diberikan padanya. CPU mengendalikan seluruh sistem komputer sehingga sebagai konsekuensinya memiliki koneksi ke seluruh modul yang menjadi bagian sistem komputer.

Gambar 1. Modul Komputer

Dari jenis pertukaran data yang diperlukan modul–modul komputer, maka struktur interkoneksi harus mendukung perpindahan data.

• Memori ke CPU : CPU melakukan pembacaan data maupun instruksi dari memori.
• CPU ke Memori : CPU melakukan penyimpanan atau penulisan data ke memori.
• I/O ke CPU : CPU membaca data dari peripheral melalui modul I/O.
• CPU ke I/O : CPU mengirimkan data ke perangkat peripheral melalui modul I/O.
• I/O ke Memori atau dari Memori : digunakan pada sistem DMA

Sampai saat ini terjadi perkembangan struktur interkoneksi, namun yang banyak digunakan saat ini adalah sistem bus.

Sistem bus dapat digunakan secara tunggal dan digunakan secara jamak,hal ini tergantung karakteristik sistemnya

Interkoneksi Bus – Struktur Bus

Sebuah bus biasanya terdiri atas beberapa saluran. Sebagai contoh bus data terdiri atas 8 saluran sehingga dalam satu waktu dapat mentransfer data 8 bit. Secara umum fungsi saluran bus dikatagorikan dalam tiga bagian, yaitu :

• Saluran data
• Saluran alamat
• Saluran kontrol

Gambar 2. Pola Interkoneksi

Saluran Data

Lintasan bagi perpindahan data antar modul. Secara kolektif lintasan ini disebut bus data. Umumnya jumlah saluran terkait dengan panjang word, misalnya 8, 16, 32 saluran.

Tujuan : agar mentransfer word dalam sekali waktu.

Jumlah saluran dalam bus data dikatakan lebar bus, dengan satuan bit, misal lebar bus 16 bit

Saluran Alamat (Address Bus)

• Digunakan untuk menspesifikasi sumber dan tujuan data pada bus data.
• Digunakan untuk mengirim alamat word pada memori yang akan diakses CPU.
• Digunakan untuk saluran alamat perangkat modul komputer saat CPU mengakses suatu modul.
• Semua peralatan yang terhubung dengan sistem komputer, agar dapat diakses harus memiliki alamat.

Contoh : mengakses port I/O, maka port I/O harus memiliki alamat hardware-nya

Saluran kontrol (Control Bus)

Digunakan untuk mengontrol bus data, bus alamat dan seluruh modul yang ada.

Karena bus data dan bus alamat digunakan oleh semua komponen maka diperlukan suatu mekanisme kerja yang dikontrol melalui bus kontrol ini.

Sinyal – sinyal kontrol terdiri atas

• Sinyal pewaktuan adalah Sinyal pewaktuan menandakan validitas data dan alamat
• Sinyal–sinyal perintah adalah Sinyal perintah berfungsi membentuk suatu operasi

Prinsip Operasi Bus

1. Meminta penggunaan bus.
2. Apabila telah disetujui, modul akan memindahkan data yang diinginkan ke modul yang dituju

Hierarki Multiple Bus

Bila terlalu banyak modul atau perangkat dihubungkan pada bus maka akan terjadi penurunan kinerja

Faktor – faktor :

1. Semakin besar delay propagasi untuk mengkoordinasikan penggunaan bus.
2. Antrian penggunaan bus semakin panjang.
3. Dimungkinkan habisnya kapasitas transfer bus sehingga memperlambat data.

Gambar 3. Arsitektur bus jamak tradisional

Arsitektur bus jamak

Prosesor, cache memori dan memori utama terletak pada bus tersendiri pada level tertinggi karena modul – modul tersebut memiliki karakteristik pertukaran data yang tinggi.

Pada arsitektur berkinerja tinggi, modul – modul I/O diklasifikasikan menjadi dua,

• Memerlukan transfer data berkecepatan tinggi
• Memerlukan transfer data berkecepatan rendah.

Modul dengan transfer data berkecepatan tinggi disambungkan dengan bus berkecepatan tinggi pula,modul yang tidak memerlukan transfer data cepat disambungkan pada bus ekspansi

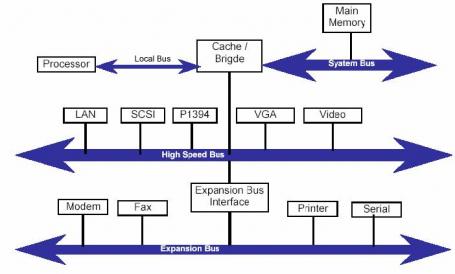

Gambar 4. Arsitektur bus jamak kinerja tinggi

Keuntungan hierarki bus jamak kinerja tinggi

1. Bus berkecepatan tinggi lebih terintegrasi dengan prosesor.
2. Perubahan pada arsitektur prosesor tidak begitu mempengaruhi kinerja bus

v Bus Sistem dan Bus I/O

• Bus sistem, yang menghubungkan CPU dengan RAM, dan
• Bus I/O, yang menghubungkan CPU dengan komponen-komponen lain.

Pada intinya, bus sistem merupakan bus pusat. Sesungguhnya bus sistem berhubungan dengan bus I/O, seperti yang terlihat di bawah ini. Gambar di bawah ini tidak tepat benar, karena arsitektur yang sesungguhnya sangat rumit, tetapi menunjukkan hal-hal yang penting, bahwa bus-bus I/O biasanya berasal dari bus sistem.

Bus Sistem

Bus sistem menghubungkan CPU dengan RAM dan mungkin sebuah buffer memory/memori penyangga (cache L2). Bus sistem merupakan bus pusat. Bus-bus yang lain merupakan pencabangan dari bus ini.

Bus sistem ada di motherboard. Bus ini dirancang sesuai dengan spesifikasi CPU. Teknologi prosesor menentukan ukuran bus sistem. Pada saat yang sama, teknologi sistem bus berkembang untuk meningkatkan kecepatan "traffic"/"lalu lintas" pada motherboard. Bus sistem yang semakin cepat memerlukan komponen-komponen elektronik lainnya yang semakin cepat juga.

Bus-bus I/O

Bus-bus PC merupakan "highway"/"jalan raya" data utama pada system board/papan sistem. Bus "pertama" adalah bus sistem, yang menghubungkandengan RAM. Disebut juga local bus/bus lokal. Kecepatan dan lebarnyabergantung pada jenis CPU yang terpasang pada motherboard. Biasanya, bus sistem mempunyai lebar 64 bit dan kecepatan pada 66 MHz. Kecepatan yang tinggi ini menimbulkan beberapa gangguan elektronik dan masalah-masalahlainnya. Oleh karena itu, kecepatan tersebut harus dikurangi saat kitamenghubungkan dengan kartu-kartu ekspansi dan beberapa komponen lainnya. Sangat sedikit kartu-kartu ekspansi yang dapat bekerja pada kecepatan lebih dariOleh karena itu, PC-PC modern mempunyai bus-bus tambahan. CPU 40 MHz.

Komputer-komputer pribadi yang pertama hanya mempunyai satu bus, yang menghubungkan CPU, RAM, dan komponen-komponen I/O.

Bus-bus I/O menghubungkan CPU dengan semua komponen yang lain, kecuali RAM. Data berpindah pada bus-bus I/O dari satu komponen ke komponen yang lain, dan data dari komponen-komponen lain ke CPU dan RAM. Bus-bus I/O berbeda dari bus sistem dalam kecepatan. Kecepatannya akan selalu lebih rendah dari kecepatan bus sistem. Telah bertahun-tahun, bermacam-macam bus-bus I/O telah dikembangkan

Pada PC modern, biasanya akan ditemukan empat bus:

• Bus ISA, merupakan bus kecepatan rendah yang tua, segera akan dikeluarkan dari rancangan PC.

• Bus PCI, merupakan bus kecepatan tinggi yang baru.
• Bus USB (Universal Serial Bus), merupakan bus kecepatan rendah yang baru.
• Bus AGP yang hanya digunakan untuk kartu grafis.

Sesungguhnya, semua komponen kecuali CPU berkomunikasi dengan komponen yang lain dan dengan RAM melewati bus-bus I/O yang berbeda. Di bawah ini terlihat hubungan logika tersebut:

peranan bus sistem

Bus-Bus Mempunyai Peranan Penting Dalam Pertukaran Data Di PC

Bus I/O Secara Fisik

Secara fisik, bus I/O terdiri dari satu atau lebih jalur pada PCB (Printed Circuit Board)/papan rangkaian tercetak. Jalur-jalur ini digunakan sebagai:

• Jalur-jalur data, yang masing-masing jalur dapat memindahkan satu bit tiap saat
• Jalur-jalur alamat, yang menentukan dimana data-data harus dikirim
• Jalur-jalur lain untuk tik clock, tegangan, sinyal pemeriksa, dll.

MACAM-MACAM BUS SYSTEM :

1.      BUS AGP(Accelerated Graphic Port). Bus ini merupakan bus yang didesain secara spesifik untuk kartu grafis.

2.       Bus ISA (Industry Standard Architecture) adalah sebuah arsitektur bus dengan bus data selebar 8 bit yang diperkenalkan dalam IBM PC 5150 pada tanggal 12 AGUSTUS 1981. Bus ISA diperbarui dengan menambahkan bus data selebar 16BIT pada IBM PC/AT tahun 1984, sehingga jenis bus ISA terbagi menjadi dua bagian, yaitu ISA 16-bit dan ISA 8-bit. ISA merupakan bus dasar dan paling umum digunakan dalam komputer IBM PC hingga tahun 1995,dan akhirnya digantikan oleh bus PCI yang diluncurkan pada tahun 1994.

3.      (Peripherals Component Interconnect) BUS PCI tidak tergantung prosesor dan berfungsi sebagai bus peripheral. Bus ini memiliki kinerja tinggi untuk sistem input/outputberkecepatan tinggi

BIOS, singkatan dari Basic Input Output System,merupakan bagian dari CP/M yang dimuat pada saat proses booting dimulai yang berhadapan secara langsung dengan hardware.
